Процедура демонтажа и установки исполнительного гидравлического модуля на четырехступенчатой автоматической коробке 41TE (A604) выполняется снаружи агрегата. Для проведения работ не требуется сливать трансмиссионную жидкость из картера или снимать нижний металлический поддон. Технические специалисты магазина part4usa.ru подготовили исчерпывающий пошаговый мануал, основанный на регламентах производителя и практическом опыте специализированных сервисов.

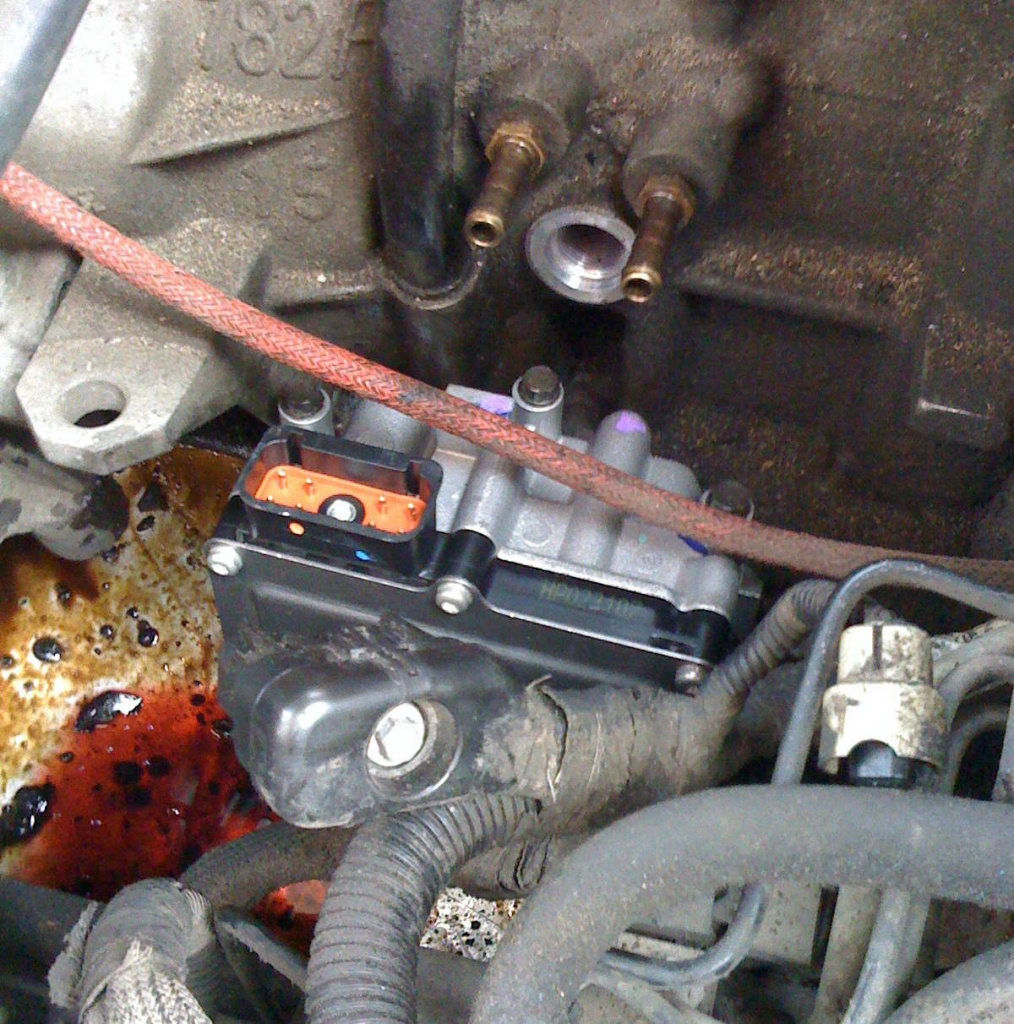

Гидравлический модуль смонтирован на передней стенке картера трансмиссии, прямо за вентиляторами радиатора охлаждения. Доступ к узлу открывается сверху из подкапотного пространства, что позволяет выполнить замену за тридцать минут в условиях стандартного гаража.

Инструментарий и подготовка автомобиля

Для грамотного выполнения демонтажа потребуется минимальный набор слесарного инструмента.

• Торцевая головка на 10 миллиметров с удлинителем и трещоткой.

• Торцевая головка на 8 миллиметров для снятия фиксатора электрического разъема.

• Динамометрический ключ с рабочим диапазоном от 5 до 25 Ньютон-метров.

• Баллон аэрозольного очистителя тормозных механизмов.

• Пластиковый скребок и чистая безворсовая ветошь.

Работы выполняются строго на остывшем силовом агрегате. Заводская рабочая жидкость ATF+4 при прогретом двигателе нагревается до девяноста градусов, поэтому демонтаж на горячей коробке чреват серьезными ожогами рук.

Алгоритм выполнения работ додж караван замена соленоидов акпп

Первым и обязательным шагом является обесточивание электросети. Снимите минусовую клемму с аккумуляторной батареи и выждите пятнадцать минут. Это действие необходимо не только для безопасности, но и для полного обнуления кратковременных адаптационных значений памяти модуля TCM.

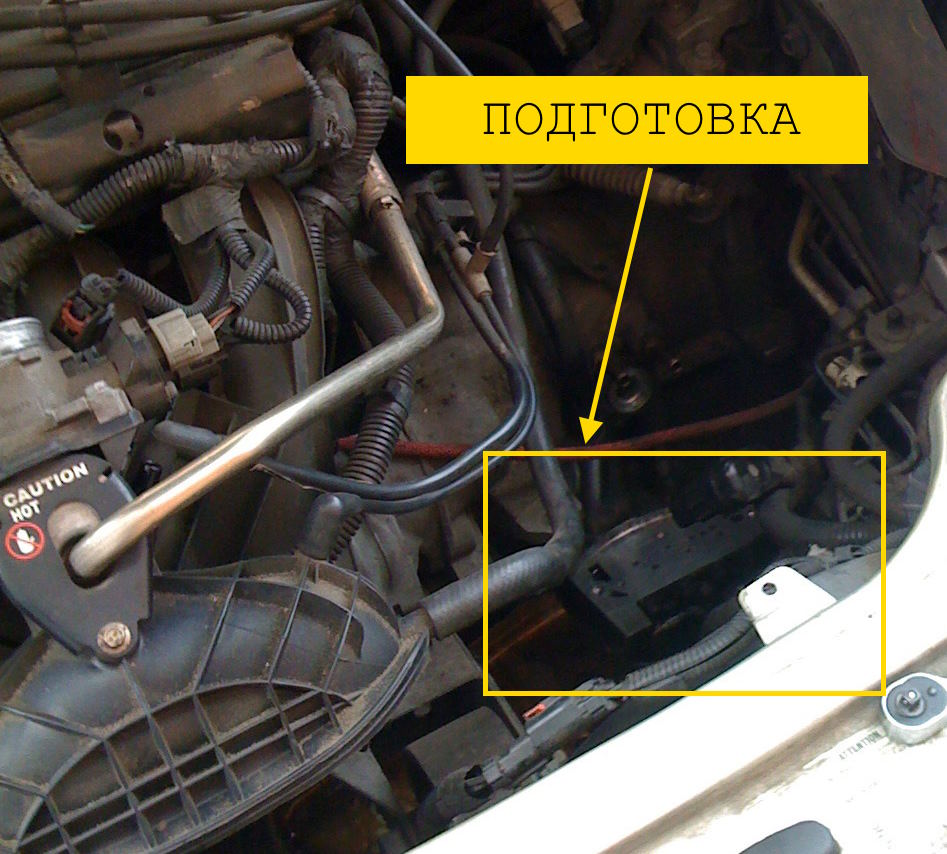

Тщательно очистите верхнюю часть картера и пространство вокруг корпуса модуля. Накопленная годами грязь и песок не должны попасть во внутренние масляные каналы коробки после демонтажа детали.

Пошаговый процесс снятия узла:

1. Открутите центральный фиксирующий болт на 8 миллиметров в центре колодки жгута проводов и отсоедините электрический разъем вверх.

2. Ослабьте и выкрутите три основных крепежных болта на 10 миллиметров.

3. Аккуратно подденьте алюминиевое основание узла пластиковым скребком и снимите его с установочных штифтов.

4. Удалите старую уплотнительную прокладку и очистите привалочную плоскость картера до чистого металла.

При снятии детали из каналов выльется от пятидесяти до ста граммов трансмиссионной жидкости. Подложите под место проведения работ плотную ветошь.

Технические нюансы установки для 3 и 4 поколения

Привалочные поверхности картера ранних и поздних версий коробок имеют критически важные конструктивные отличия. Если вы планируете блок соленоидов додж караван 3 а604 купить для автомобиля до 1999 года выпуска, учтите важный факт. Заводские ранние версии оснащались отдельной металлической сепараторной пластиной, двухслойной прокладкой и внешним черным пластиковым шумопоглощающим кожухом.

При установке модернизированного модуля нового образца (например, бренда ZIKMAR или аналогичных узлов с высоким основанием) старая сепараторная пластина и пластиковый кожух полностью выбрасываются. Новый узел монтируется напрямую на очищенный алюминиевый картер исключительно через одну новую резинометаллическую прокладку, идущую в комплекте.

Для владельцев, подбирающих соленоид акпп додж караван 4 поколения (выпуск с 2001 по 2007 год), алгоритм упрощен, так как там изначально применялась схема прямого монтажа.

Использование любого жидкого силиконового герметика категорически запрещено. Выдавленные внутрь капли герметика отрываются потоком масла, моментально забивают каналы гидроблока и вызывают клиновидное заклинивание плунжеров в первый же день поездки.

Отдельное внимание уделите металлическому направляющему штифту (roll pin) на картере. На некоторых модификациях коробок заводской штифт выступает слишком сильно и не дает новому блоку плотно лечь на плоскость. В этом случае штифт необходимо аккуратно осадить вглубь корпуса с помощью струбцины или легких ударов молотка через надставку.

Затяжка крепежа и запуск системы

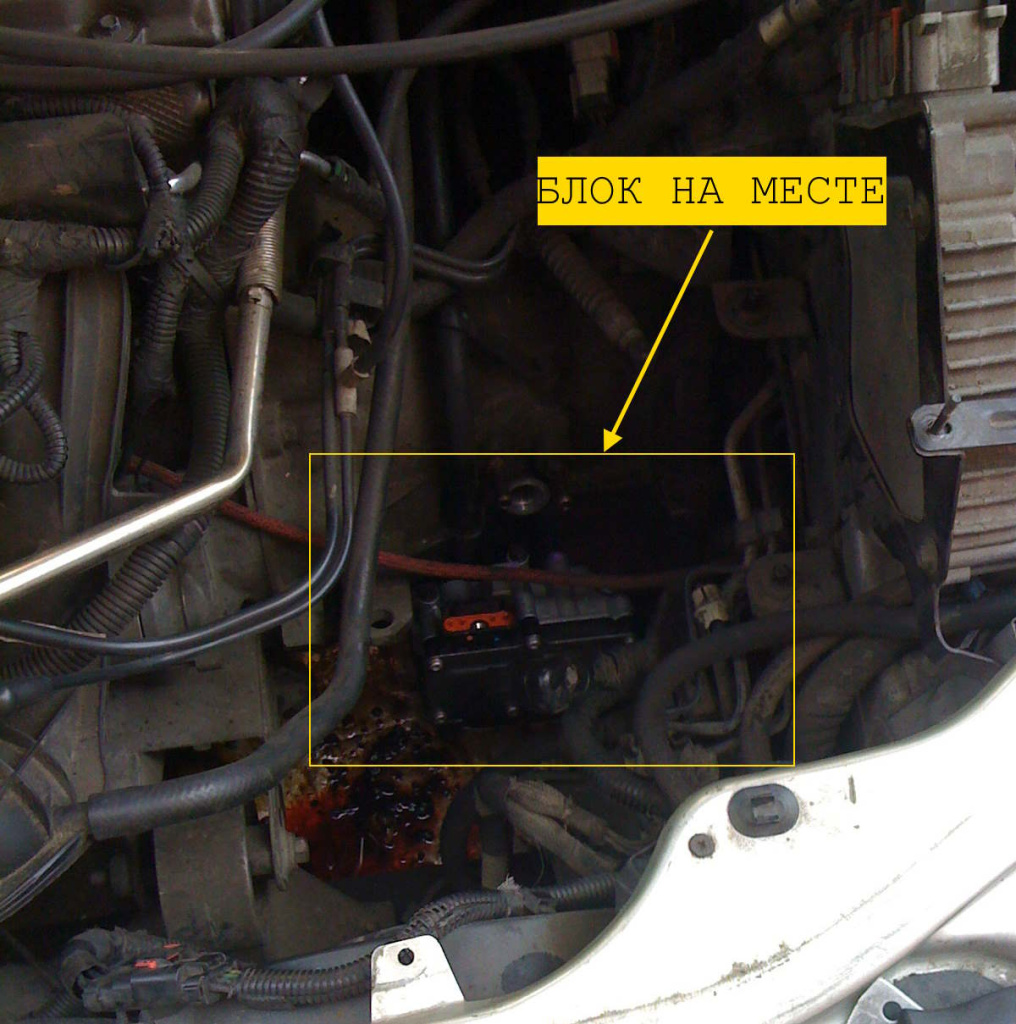

Приложите новую прокладку и новый гидравлический модуль к привалочной плоскости. Наживите три крепежных болта от руки на всю длину резьбы.

Затяжка выполняется строго динамометрическим ключом. Заводской момент затяжки составляет ровно 12 Ньютон-метров (105 дюйм-фунтов). Алюминиевая резьба в корпусе трансмиссии невероятно хрупкая. Превышение усилия приведет к срыву резьбовых каналов, что потребует сложного ремонта с установкой футорок или полной замены корпуса коробки.

Подключите фиксатор электрического разъема и затяните его болт на 8 миллиметров с усилием не более 4 Ньютон-метров. Подсоедините минусовую клемму аккумулятора. Заведите двигатель, переведите селектор по всем положениям с задержкой в пять секунд и убедитесь в отсутствии подтеков масла.

Часто задаваемые вопросы

Какой объем масла нужно долить после замены узла Потеря жидкости при процедуре не превышает ста миллилитров. Проверьте уровень щупом на прогретой работающей трансмиссии в режиме Паркинг. Обычно доливка не требуется.

Нужно ли делать сканирование или прошивку после самостоятельной установки Прошивка не требуется. Однако для идеальной плавности переключений рекомендуется выполнить процедуру сброса индексов CVI (Quick Learn) с помощью диагностического сканера или проехать 50 километров в спокойном городском режиме для самообучения блока.
