Тормозной суппорт: маленькая деталь, от которой зависит большая безопасность

Крайслер Вояджер давно перестал быть просто автомобилем. Для тысяч российских семей он стал надежным спутником в дальних поездках, вместительным помощником в хозяйственных делах и просто комфортным средством передвижения. Американские инженеры заложили в эту модель солидный запас прочности, однако годы и суровые условия эксплуатации на российских дорогах неизбежно берут свое. Рано или поздно каждый владелец сталкивается с тревожными сигналами: педаль тормоза становится непривычно мягкой или, напротив, излишне тугой, при замедлении автомобиль ощутимо тянет в сторону, а из района колес доносится навязчивый металлический скрип.

Первое, что приходит в голову, – износ колодок или критическая выработка тормозных дисков. Но замена этих расходников часто не приносит желаемого результата. Проблема сохраняется, а вместе с ней растет и раздражение водителя. Истинный виновник нестабильной работы тормозов в большинстве случаев скрывается глубже – это тормозной суппорт, ключевой гидравлический механизм, который непосредственно отвечает за прижатие колодок к диску.

Суппорт работает в крайне агрессивной среде. Постоянные перепады температур от минус тридцати зимой до плюс ста пятидесяти и выше при активном торможении, воздействие воды, грязи и химических противогололедных реагентов – все это приводит к постепенной деградации резиновых уплотнений и развитию коррозии на металлических частях. Как только пыльник поршня или направляющей рвется, внутрь механизма проникает абразив, и начинается лавинообразный износ. Поршень перестает плавно выдвигаться и возвращаться в исходное положение, направляющие пальцы закисают намертво, и суппорт клинит.

Магазин part4usa.ru – это команда профессионалов, специализирующаяся исключительно на поставках комплектующих для автомобилей американского производства. Мы не понаслышке знаем все слабые места и конструктивные нюансы Крайслер Вояджер. Наша задача – не просто продать вам деталь, а предложить эффективное и экономически обоснованное решение проблемы. В нашем каталоге вы найдете как полностью готовые к установке восстановленные суппорты премиального качества, так и расширенные ремкомплекты для тех, кто предпочитает восстанавливать узел собственными руками. Каждое изделие проходит строгий контроль на соответствие заводским геометрическим параметрам и стандартам безопасности.

Пять верных признаков того, что суппорт требует немедленного вмешательства

Диагностировать неисправность тормозного суппорта можно и без глубоких познаний в автомеханике. Достаточно обратить внимание на поведение автомобиля и прислушаться к звукам. Существует пять классических симптомов, которые с высокой долей вероятности указывают на то, что один или несколько суппортов вашего Крайслер Вояджер нуждаются в ремонте или замене.

Признак первый: ощутимый увод автомобиля в сторону при нажатии на педаль тормоза. Это самый опасный и заметный сигнал. Если в момент замедления рулевое колесо начинает вырываться из рук и стремится повернуть влево или вправо, значит, тормозное усилие на колесах одной оси распределяется неравномерно. Один из суппортов заклинил и не прижимает колодку с расчетным усилием, в то время как противоположный работает исправно. На скользком или мокром покрытии такой дисбаланс может привести к резкому и неконтролируемому заносу.

Признак второй: непрекращающийся металлический скрежет или визг при движении, даже когда вы не касаетесь педали тормоза. Многие ошибочно путают этот звук с индикатором износа колодок, но разница принципиальна. Скрип индикатора появляется строго в момент торможения и пропадает при отпускании педали. Звук же неисправного суппорта слышен постоянно и может усиливаться при прохождении поворотов или проезде неровностей. Причина – поршень или направляющие заклинили в выдвинутом положении, и колодка находится в постоянном контакте с разогретым диском.

Признак третий: бросающаяся в глаза неравномерность износа тормозных колодок. Снимите колесо и внимательно осмотрите фрикционные накладки. Если вы видите, что внутренняя колодка (со стороны поршня) стерта практически до металлической пластины-основания, а внешняя колодка имеет почти первоначальную толщину – диагноз однозначен. Направляющие пальцы суппорта потеряли подвижность из-за коррозии и загустевшей смазки. Корпус суппорта перестал центрироваться, и усилие передается только на одну сторону.

Признак четвертый: аномальный нагрев колесного диска и ступицы после непродолжительной спокойной поездки. Заклинивший в сжатом состоянии суппорт создает постоянное трение колодок о диск. Выделяемая при этом тепловая энергия колоссальна. После поездки в несколько километров поднесите ладонь к центру колеса. Если одно колесо буквально пышет жаром, в то время как остальные едва теплые, можете не сомневаться – суппорт на этом колесе подклинивает. Дополнительным индикатором служит характерный запах горелого фрикционного материала и перегретой тормозной жидкости.

Признак пятый: видимые следы подтекания тормозной жидкости в районе суппорта и внутренней части колеса. Это наиболее критичная неисправность, при которой дальнейшая эксплуатация автомобиля сопряжена с огромным риском. Разрушение уплотнительной манжеты поршня или потеря герметичности штуцера прокачки приводит к тому, что жидкость начинает сочиться наружу. Уровень в бачке главного тормозного цилиндра падает, в гидропривод попадает воздух, и в один далеко не прекрасный момент педаль тормоза может провалиться до самого пола, а автомобиль просто не остановится.

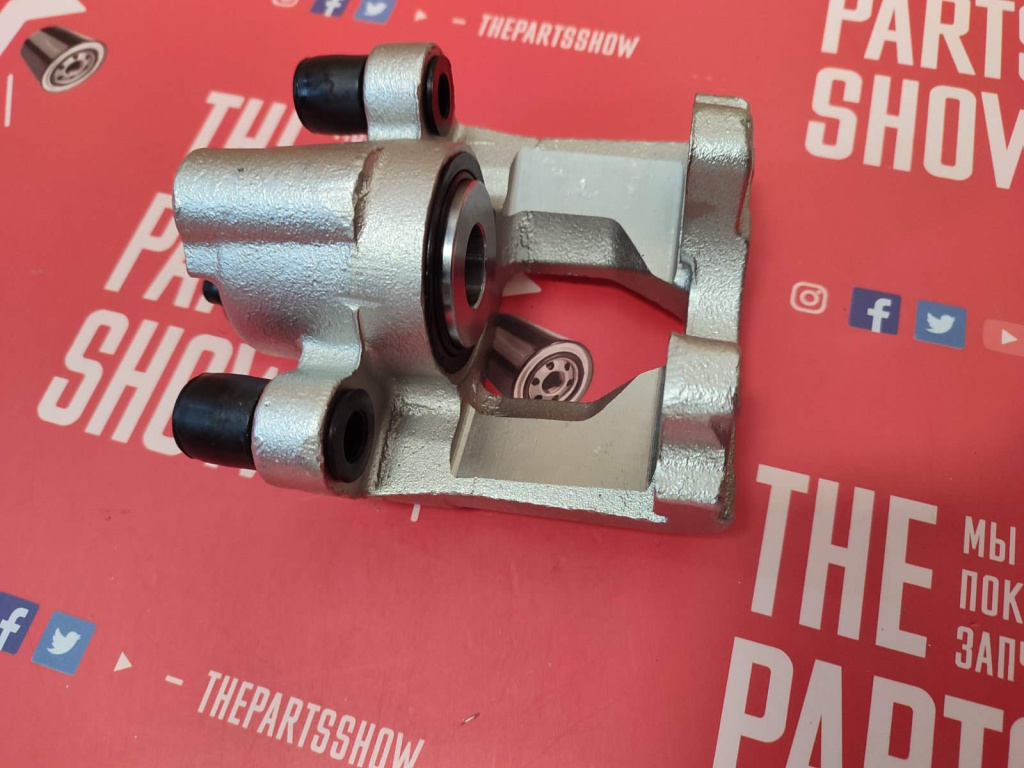

Анатомия суппорта Крайслер Вояджер: что скрывается под пыльником

Все поколения Крайслер Вояджер, от самых ранних и до заключительных, оснащены классической тормозной системой с плавающей скобой и одним рабочим поршнем. Эта конструкция, проверенная десятилетиями на миллионах автомобилей по всему миру, проста, технологична и обладает высокой ремонтопригодностью. Принцип действия элементарен: тормозная жидкость под давлением поступает в рабочий цилиндр суппорта, выталкивая поршень наружу. Поршень давит на внутреннюю колодку, прижимая ее к плоскости тормозного диска. Одновременно с этим, по закону физики, корпус суппорта смещается по смазанным направляющим в обратном направлении и подтягивает к диску внешнюю колодку. Усилие прижатия с обеих сторон выравнивается, обеспечивая эффективное и предсказуемое замедление.

Важной конструктивной особенностью, которую необходимо учитывать при выборе запчастей, является материал поршня. На подавляющем большинстве модификаций Крайслер Вояджер используется поршень, изготовленный не из стали, а из фенольного композита (термостойкой пластмассы). Такое инженерное решение было принято для снижения теплопередачи от раскаленных колодок к тормозной жидкости, что препятствует ее закипанию. Кроме того, фенольный поршень заметно легче стального, что благоприятно сказывается на работе подвески. Однако у этого решения есть и обратная сторона: фенол довольно хрупок и чувствителен к перекосам. Если суппорт заклинило, и автовладелец пытается сжать поршень обратно с чрезмерным усилием или перекосом, пластик может треснуть. Такой суппорт восстановлению уже не подлежит – только замена в сборе.

Второй уязвимый элемент – направляющие пальцы. Они представляют собой стальные стержни, по которым скользит корпус суппорта. С завода в защитные резиновые чехлы (пыльники) закладывается специальная термостойкая смазка, которая не густеет со временем и не смывается водой. Проблемы начинаются тогда, когда при замене колодок в гаражных условиях механики используют неподходящие смазки: литол, солидол, графитку или медную пасту. Эти составы под воздействием высоких температур коксуются, превращаясь в твердую субстанцию, намертво блокирующую движение пальца. Суппорт перестает плавать и превращается в жестко зафиксированную скобу, что и приводит к неравномерному износу колодок.

Стратегический выбор: замена узла в сборе или установка ремкомплекта

Когда неисправность диагностирована, перед владельцем Крайслер Вояджер встает закономерный вопрос: как поступить правильнее с финансовой и технической точки зрения – приобрести готовый к установке восстановленный суппорт или ограничиться заменой резинок и смазки? В part4usa.ru мы не навязываем клиенту единственно верное решение, а предоставляем аргументированный выбор, исходя из реального состояния детали.

Если при визуальном осмотре вы обнаруживаете, что корпус суппорта имеет глубокие очаги коррозии в месте посадки пыльника поршня, если на зеркале рабочего цилиндра видны задиры или раковины, если поршень треснул или потерял геометрию – ремкомплект бесполезен. Попытка установить новые уплотнения в разрушенный корпус приведет лишь к тому, что через пару недель тормозная жидкость снова окажется на асфальте. В таких случаях единственно верным и безопасным решением является замена суппорта в сборе на восстановленный. Детали, которые предлагает part4usa.ru, проходят полный цикл заводской реставрации по технологиям OEM. Это включает пескоструйную очистку корпуса, хонингование цилиндра, установку нового поршня и уплотнений, а также обязательное тестирование на герметичность под давлением на специальном стенде. По сути, вы получаете новый узел по цене, которая в разы ниже стоимости оригинальной детали в коробке Mopar.

Если же корпус суппорта цел, поршень гладкий и не имеет трещин, а проблема заключается исключительно в порванном от времени резиновом пыльнике, уставшей манжете или закисших направляющих, то ремкомплект станет идеальным решением. Это не просто способ сэкономить средства, но и возможность сохранить родной, проверенный узел, качество металла которого зачастую превосходит современные бюджетные аналоги. Качественный ремкомплект содержит все необходимые компоненты для полноценного восстановления герметичности и подвижности механизма.

Суппорт тормозной для Крайслер Вояджер 3 поколения (1996-2000)

Третье поколение минивэна, известное под заводским индексом NS и выпускавшееся в период с 1996 по 2000 год, является настоящим ветераном на российских дорогах. Несмотря на более чем солидный возраст, эти машины продолжают исправно служить своим хозяевам, во многом благодаря удачной и неприхотливой конструкции. Однако возраст берет свое, и чаще всего это проявляется именно в тормозной системе.

В базовых комплектациях третьего поколения применялась комбинированная схема: спереди дисковые тормоза, сзади – барабанные. Версии с более мощными V-образными моторами объемом 3.0 и 3.3 литра могли похвастаться полностью дисковыми тормозами, что обязательно нужно учитывать при заказе запчастей. Передний суппорт этого поколения характеризуется диаметром рабочего поршня 66 миллиметров и межцентровым расстоянием направляющих пальцев 110 миллиметров.

Главная беда передних суппортов на Вояджере третьего поколения – это глубокая коррозия посадочных отверстий в скобе (кронштейне). За двадцать с лишним лет зимней эксплуатации соль и реагенты настолько разъедают металл вокруг направляющих, что палец начинает болтаться с заметным люфтом. Внешне это проявляется как отчетливый стук в передней подвеске при проезде мелких неровностей, который многие ошибочно приписывают износу стоек стабилизатора. Простая замена пальца и пыльника в такой ситуации не поможет – требуется либо замена кронштейна, либо покупка суппорта в сборе с новой скобой.

Еще одна специфическая проблема старых машин – прикипевший штуцер прокачки. Годы без обслуживания и воздействие влаги приводят к тому, что резьбовое соединение намертво срастается. Попытка отвернуть штуцер обычным ключом без предварительной обработки проникающей смазкой и аккуратного прогрева почти со стопроцентной вероятностью заканчивается срывом граней. В таком случае рациональнее и дешевле заменить суппорт целиком, чем тратить время и нервы на высверливание обломка.

Важное техническое уточнение для задней оси: на версиях с дисковыми тормозами механизм стояночного тормоза не интегрирован в суппорт. Функцию удержания автомобиля на уклоне выполняют отдельные колодки барабанного типа, расположенные внутри ступицы тормозного диска. Следовательно, при замене заднего суппорта на Крайслер Вояджер 3 поколения поршень можно аккуратно вдавить обратно в цилиндр обычной струбциной, не прибегая к специальным вращательным приспособлениям.

Для покупки качественного суппорта или восстановленного узла, который прошел полный цикл заводской реставрации и стендовую проверку, переходите в специальный раздел каталога: Суппорт тормозной Крайслер Вояджер 3.

Суппорт тормозной для Крайслер Вояджер 4 поколения (2001-2007)

Четвертое поколение, носившее заводской индекс RG и выпускавшееся с 2001 по 2007 год, принесло ряд конструктивных улучшений, в том числе и в тормозную систему. Инженеры пересмотрели геометрию кронштейнов и форму корпуса суппорта, однако базовая концепция осталась неизменной: плавающая скоба с одним поршнем из фенольного композита. Диаметр поршня для большинства модификаций остался прежним – 66 миллиметров.

Владельцы Вояджеров четвертого поколения довольно часто жалуются на надоедливый высокочастотный скрип при торможении, который не исчезает даже после установки новых колодок и дисков. Этот акустический дискомфорт не всегда свидетельствует о полном выходе суппорта из строя, но однозначно указывает на то, что направляющие пальцы работают неправильно. Смазка в них высохла и превратилась в абразивную пасту. Суппорт движется не плавно, а микроскопическими рывками, вызывая вибрацию колодок и, как следствие, пронзительный писк. Регулярная профилактика – очистка направляющих от старой смазки и нанесение свежей при каждой замене колодок – способна продлить жизнь суппорта до 150 000 километров и более.

Важное конструктивное различие внутри поколения: передние суппорты для автомобилей с двигателями 3.3 и 3.8 литра не взаимозаменяемы с суппортами от версии 2.4 литра. Дело в том, что на более мощных модификациях с завода устанавливались тормозные диски увеличенного диаметра (302 мм против 280 мм у 2.4). Соответственно, кронштейн (скоба) суппорта имеет другой вылет и конструкцию. При заказе детали обязательно сообщите менеджеру VIN-номер вашего автомобиля или, в крайнем случае, объем двигателя, чтобы избежать досадной ошибки и последующего возврата.

Что касается задней оси, то на версиях с полными дисковыми тормозами в четвертом поколении конструкторы также не стали усложнять конструкцию. Механизм стояночного тормоза по-прежнему реализован через отдельную барабанную систему внутри ступицы заднего диска. Это означает, что замена заднего суппорта на Вояджере 2001-2007 годов не требует никаких специальных инструментов для вращения поршня. Достаточно снять суппорт, открутить крышку бачка тормозной жидкости в подкапотном пространстве (чтобы не создавать избыточного давления) и аккуратно, без перекосов, вдавить поршень обратно в цилиндр с помощью струбцины или монтажной лопатки.

Для подбора и приобретения суппорта, который гарантированно подойдет к вашей модификации автомобиля, переходите в раздел каталога: Суппорт тормозной Крайслер Вояджер 4.

Суппорт тормозной для Крайслер Вояджер 5 поколения (2008-2020)

Пятое поколение, имеющее заводской индекс RT и выпускавшееся с 2008 по 2020 год, стало наиболее технологичным и совершенным в истории модели. Это касается и тормозной системы. Передние суппорты сохранили общую архитектуру (однопоршневая плавающая конструкция с фенольным поршнем), однако площадь тормозных дисков и, соответственно, эффективность замедления были увеличены, чтобы соответствовать возросшей снаряженной массе автомобиля.

Однако самое главное и принципиальное изменение коснулось задних тормозных суппортов. Начиная именно с пятого поколения (2008 год) на Крайслер Вояджер начали массово устанавливать задние суппорты со встроенным механизмом привода стояночного тормоза. Это означает, что поршень в таком суппорте выполняет двойную функцию: он выдвигается под давлением гидравлики при обычном торможении, и он же механически вращается и выдвигается при натяжении троса ручного тормоза для компенсации износа колодок и фиксации автомобиля на уклоне.

Из этой конструктивной особенности вытекает критически важное практическое правило, игнорирование которого приводит к дорогостоящей поломке: замену задних колодок или суппортов на Крайслер Вояджер 5 поколения категорически запрещено выполнять методом простого вдавливания поршня струбциной или разводным ключом. Такое варварское воздействие разрушает тонкий механизм автоподвода, находящийся внутри поршня. После этого стояночный тормоз перестает держать, а суппорт выходит из строя окончательно. Для корректной работы с поршнем необходимо использовать специальный инструмент, который одновременно давит на поршень и вращает его по часовой стрелке, закручивая его внутрь цилиндра по резьбе. В гаражных условиях некоторые мастера приспосабливают старую колодку и разводной ключ, но мы настоятельно рекомендуем доверить эту процедуру профессионалам или приобрести недорогой универсальный набор для вворачивания поршней.

Ресурс суппортов на автомобилях пятого поколения в условиях спокойной эксплуатации составляет примерно 120-160 тысяч километров. Однако российские реалии с обилием агрессивных противогололедных реагентов и частыми перепадами температур сокращают этот показатель на 20-30 процентов. Особенно сильно от коррозии страдают задние суппорты, которые находятся в зоне наиболее интенсивного заброса грязевой смеси с передних колес. При выборе детали для замены обязательно сверяйте артикул по VIN-номеру автомобиля, так как конструкция рычага привода ручника на суппорте могла незначительно меняться в зависимости от конкретного года выпуска и рынка сбыта.

Для покупки суппорта, который обеспечит надежное торможение и исправную работу стояночного тормоза, переходите в раздел каталога: Суппорт тормозной Крайслер Вояджер 5.

Ремкомплекты суппорта: вторая жизнь для вашего тормозного механизма

Не всегда неисправность суппорта требует его полной замены. В арсенале грамотного автовладельца есть компромиссное решение – ремкомплект суппорта. Это набор компонентов, который позволяет восстановить утраченную герметичность и подвижность узла при условии, что его металлический корпус и поршень не имеют критических повреждений.

Магазин part4usa.ru предлагает своим клиентам ремкомплекты, укомплектованные по принципу разумной достаточности. В стандартный набор входит все, что необходимо для переборки одного суппорта: уплотнительная манжета поршня (отвечает за герметичность гидравлической системы), защитный резиновый пыльник поршня с крепежным кольцом (предохраняет цилиндр от попадания грязи), пыльники направляющих пальцев, а также специальные высокотемпературные смазки для поршня и для направляющих. В расширенные комплекты дополнительно может входить новый фенольный поршень и сами направляющие пальцы – это оптимальный вариант, если вы сомневаетесь в идеальном состоянии старых деталей.

В каких случаях ремкомплект станет спасительным решением. Проведите тщательный визуальный осмотр демонтированного суппорта. Если поверхность рабочего цилиндра (зеркало) гладкая, не имеет продольных задиров и глубоких коррозионных раковин, если посадочное место пыльника не разрушено ржавчиной, а поршень не треснул и не имеет глубоких царапин – смело берите ремкомплект. Замена резиновых уплотнений и свежая смазка вернут суппорту работоспособность еще на многие тысячи километров.

Когда от идеи ремонта лучше отказаться. Если вы видите, что корпус суппорта в месте установки уплотнительной манжеты покрыт глубокими кавернами, если фенольный поршень расколот, если направляющие пальцы болтаются в разбитых отверстиях скобы – не тратьте деньги на ремкомплект. Он не поможет. В такой ситуации покупка восстановленного суппорта в сборе обойдется дешевле, чем повторная переборка через месяц и потенциальный ремонт тормозного диска, убитого перекосом колодки.

Ключевые моменты при самостоятельной переборке. Используйте только те смазки, которые идут в комплекте поставки. Не пытайтесь заменить их литолом или WD-40 – это приведет к разбуханию резиновых пыльников и ускоренному выходу узла из строя. Медные уплотнительные шайбы под полый болт тормозного шланга являются одноразовыми и подлежат обязательной замене. И, наконец, после завершения всех работ обязательно прокачайте тормозную систему на данном колесе и долейте свежую тормозную жидкость стандарта DOT 3 или DOT 4.

Если вы приняли взвешенное решение дать вашему суппорту вторую жизнь, для покупки качественного ремкомплекта переходите в раздел каталога: Ремкомплект суппорта Крайслер Вояджер.

Заключительное слово от команды part4usa.ru

Тормозной суппорт – это узел, который не прощает халатности. Покупка дешевого контрафакта или установка детали сомнительного происхождения могут обернуться не просто дискомфортом от скрипов и стуков, но и реальной потерей эффективности торможения в самый неподходящий момент. Учитывая массу и габариты Крайслер Вояджер, цена ошибки здесь особенно высока.

Обращаясь в part4usa.ru, вы выбираете надежность и экспертизу. Мы работаем только с проверенными поставщиками, чья продукция соответствует жестким американским стандартам качества. Каждый восстановленный суппорт, который мы отправляем клиенту, прошел проверку на герметичность и укомплектован новыми расходными элементами.

Не дожидайтесь, пока легкий скрип перерастет в опасный увод в сторону или отказ тормозов. Верните своему Крайслер Вояджер ту самую уверенность в каждом замедлении, которая была заложена в него инженерами Chrysler. Для получения профессиональной консультации и подбора деталей, идеально подходящих вашему автомобилю, обращайтесь к нашим специалистам.
